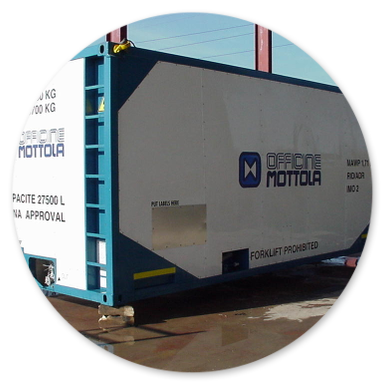

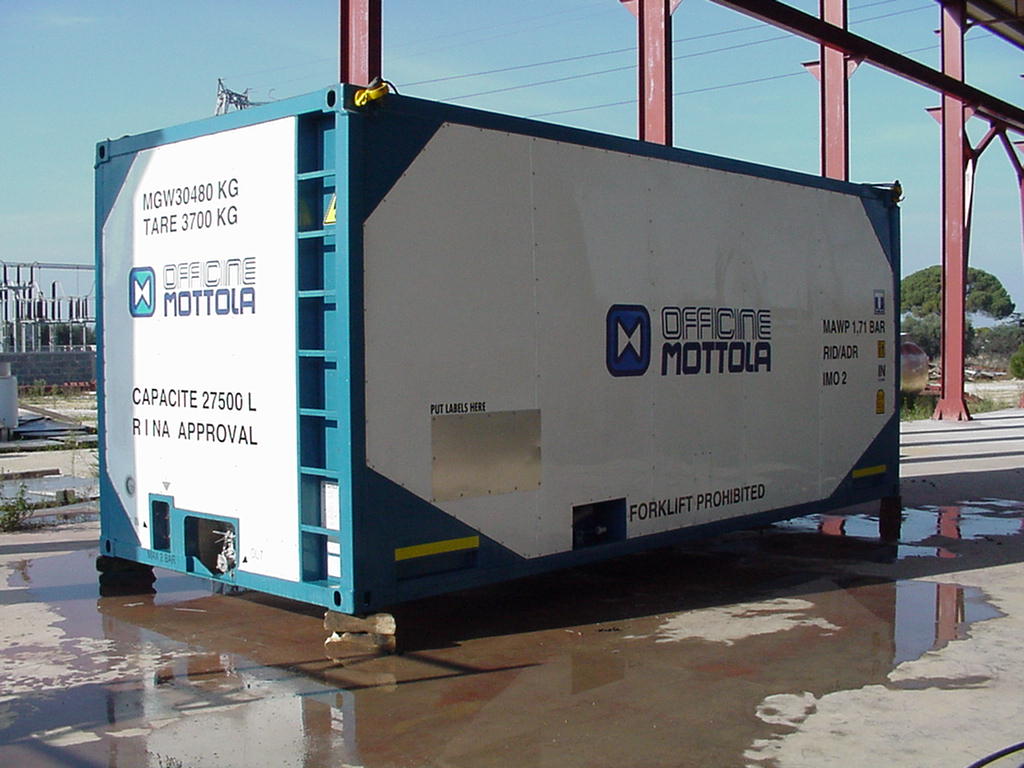

Container
Caratteristiche generali:
Dimensioni (m)
- Lunghezza 6.058
- Larghezza 2.500
- Altezza 2.600
Tara (Kg)
- 3800 (circa)
Capacità nominale (litri)
- 27.500 (circa)
Materiale fasciame
- Acciaio inox, SA 240 316/1.4401 DIN 17441-- AISI 316 L -- finit. 2b
Materiale telaio
- Acciaio strutturale BS 4360 tipo Fe 430 o superiore
Spessori cisterna
- Fasciame e fondi rispettivamente 3.2 mm 4.0 mm
Pressione di lavoro
- 1.71 bar
Pressione di prova
- 2.6 bar
Temperatura di progetto
- 50° C
Codice progetto
- ASME VIII Division 1
Finitura esterna
- Telaio sabbiato e pitturato con pittura a base di acqua.
Finitura interna
- Pulizia interna e trattamento per la certificazione trasporto anche di prodotti alimentari

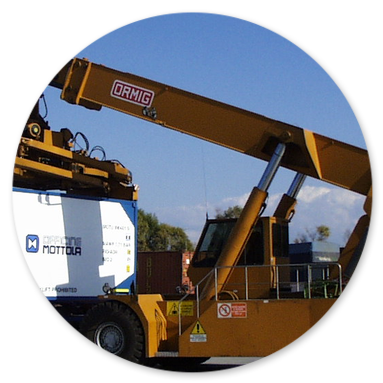

Sollevamento
- Mediante blocchi d'angolo posizionati secondo ISO 1161. Possibilità di trasporto su mezzi ferroviari (UIC 592)
Passo d'uomo
- Diametro di 500 mm, fissaggio a 6 punti
Valvola di fondo
- Valvola in acciaio inox a tre chiusure in serie. L'assemblaggio da monte verso valle prevede:
- 1) valvola a scatto 3" tipo FORT VALE
- 2) valvola a farfalla 3" tipo FORT VALE
- 3) tappo a vite BSP DN80 con catena
- Valvola di sicurezza
- Valvola da 2.5" tarata a 2.19 bar. Possibilità di montaggio disco di rottura e manometro.
Corrimano
- Di tipo reclinabile secondo norme ferroviarie.
Isolamento
- Poliuretano
- Sistema di riscaldamento a vapore
- Condotti in acciaio inox con superficie scaldante di 4.4 m2, idonei a pressione di lavoro di 2 bar e corredati di attacchi di ingresso ed uscita di 1"
Termometro
- Rilevamento della temperatura superficiale interna e scala da 0 a 200 °C
Approvazioni
- ADR / RID, IMO Tipo 2, UIC, TIR, CSC
Collaudo
- RINA
